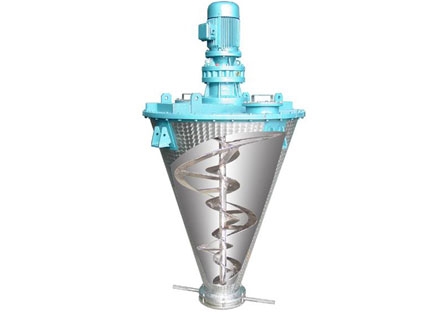

LDSH系列 錐形螺帶混合機

當前位置:網站首頁 > 產品中心 > 混合設備系列 > LDSH系列 錐形螺帶混合機

  • LDSH系列 錐形螺帶混合機
  • LDSH系列 錐形螺帶混合機

LDSH系列 錐形螺帶混合機

關鍵詞 : 錐形螺帶混合機,立式螺帶混合機,螺帶混合干燥一體機,多功能螺帶混合干燥一體機,螺帶混合干燥一體機的選型和參數,螺帶混合干燥一體機,的選型造型方法
所屬分類:混合設備系列
產品概述:LDSH系列錐形螺帶混合機由錐形筒體、攪拌裝置和傳動機構等組成,攪拌裝置包含中心螺旋軸和緊貼筒體內壁的攪拌螺帶。該機適合衛生要求較高的粉料、顆粒物料的混合,也適用于粘性流體或稠狀、濕狀、膏狀為主要成份的的物料混合。已廣泛引用于化工、農藥、染料、醫藥、飼料、化肥…
在線訂購
產品詳情 圖片集錦

設備概述

       LDSH系列錐形螺帶混合機由錐形筒體、攪拌裝置和傳動機構等組成,攪拌裝置包含中心螺旋軸和緊貼筒體內壁的攪拌螺帶。該機適合衛生要求較高的粉料、顆粒物料的混合,也適用于粘性流體或稠狀、濕狀、膏狀為主要成份的的物料混合。已廣泛引用于化工、農藥、染料、醫藥、飼料、化肥、冶金、礦…

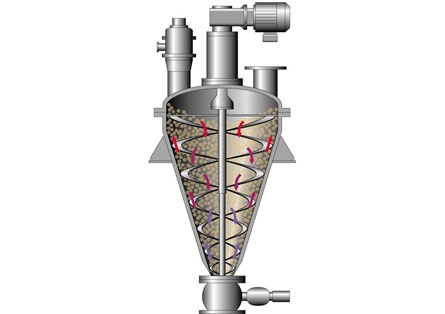

工作原理

錐形螺帶混合機的攪拌裝置通常由中心螺旋軸和兩根與筒體內壁表面吻合的外螺帶組合而成旋轉時,螺帶由下向上沿筒體內壁盤旋提升物料,由于螺帶帶面上各點線速度不同,物料在其作用下產生不規則的對流、剪切、摻混、擴散,形成全方位復合運動。攪拌軸上的螺旋葉片,運轉時將中心物料提升、拋出,被拋出的物料一部分進入螺帶,同時,被螺帶拋出的部分物料又被吸收到螺旋葉片的螺旋包絡體內被提升。如此反復循環,使物料在短時間內達到均勻混合。



設備特點

適合、顆粒物料、漿料或粘稠體的混合,使用范圍廣。

強力混合作用,貼壁螺帶內螺旋同時提升壓迫物料形成氣旋式物料流,適流動性較差的粉體或漿狀物料混合。

混合過程相對柔和,不損傷物料顆粒,破碎性小

排料干凈,幾乎可以將所有物料排出。



結構特征

減速機直接驅動攪拌裝置旋轉,運行平穩,結構緊湊,占地面積小;
筒體內無任何傳動機構,杜絕因潤滑油泄露而導致物料污染;
外螺帶與容器壁之間間隙小,以防止物料粘結
設備內表面處理,消除死角。



附助(延伸)功能

根據工藝要求,可按正壓或真空狀態標準專業設計制作;

配備夾套或盤管,滿足混合、攪拌、真空干燥等多種功能為一體;

筒蓋按用戶要求設計成封頭結構形式,耐壓,美觀;

密封裝置多種選擇:標準型填料密封,骨架密封,機械密封

出料閥:梅花錯位閥、球閥、蝶閥,閘板閥可供選擇;

安裝噴液裝置,配置CIP在線旋轉清洗噴淋球,用于設備清洗;

增加切碎裝置,能對聚合物進行粉碎,以滿足工藝要求。





技術參數

   

全容積
m3

工作容積
m3

功  率
KW

支座中心距
mm

支座孔徑
mm

外形尺寸D*H
mm

LDSH-0.05

0.05

0.03

0.75~1.1

620

24

680*1600

LDSH-0.1

0.1

0.06

1.5~2.2

740

24

820*1750

LDSH-0.3

0.3

0.18

2.2~3

940

24

1040*1900

LDSH-0.5

0.5

0.3

3~4

1080

30

1180*2600

LDSH-0.8

0.8

0.5

4~5.5

1180

30

1280*2900

LDSH-1

1

0.6

5.5~7.5

1335

30

1470*3000

LDSH-1.6

1.6

1

7.5~11

1620

30

1760*3500

LDSH-2

2

1.2

7.5~11

1720

30

1860*3800

LDSH-3

3

1.8

11~15

1910

30

2050*4200

LDSH-4

4

2.5

15~18.5

2110

30

2250*4350

LDSH-5

5

3

18.5~22

2210

30

2350*4600

LDSH-6

6

3.6

22~30

2310

36

2540*5050

LDSH-8

8

4.8

30~37

2610

36

2840*5500

注:1、因本設備更新,技術參數如有改動恕不另行通知,正確參數以提供的實物為準,

    2、如有高溫、高壓、高黏度、易爆、易燃、易腐蝕等特殊工藝時,必須提供相關參數,專業定制



選型方法

設備為批次式混合機,根據每批次物料處理量或者混合物料體積,在規定范圍內選取相應規格的設備。

選取設備制作材質,設備材質依據物料性質、工況要求、衛生級別等因素決定,常規有碳鋼、304/316L/321不銹鋼等多種,材質選定后再依據要求確定表面處理要求。
根據物料比重、流動性等性質,以及啟動形式來確定配置的驅動能力,啟動形式可分重載啟動和空載啟動。

依據實際工藝需求,增加輔助功能組件,如噴液、加熱或冷卻等。
設備開口設計要求,如加料口、清理口、排氣孔等。

選擇出料模式,可選用蝶閥、球閥、翻板閥、星形卸料閥及刀型閘閥出料方式,其驅動形式可分手動、氣動、電動。

  • 錐形螺帶混合機
  • 封頭型螺帶混合機
相關文章
相關產品

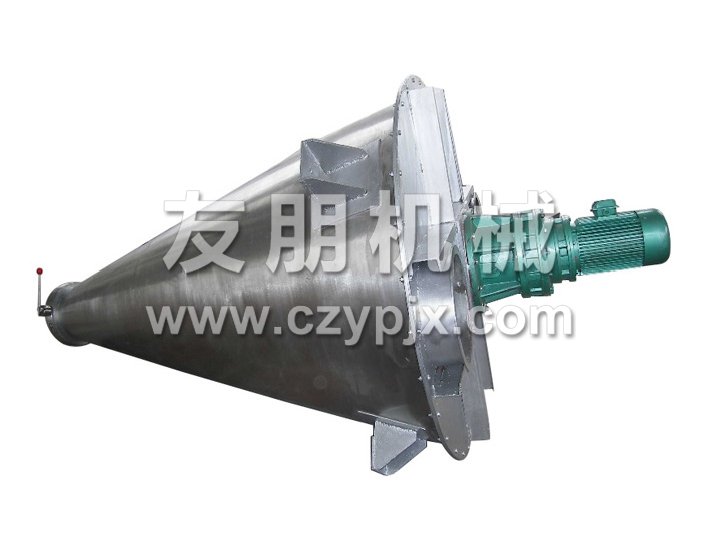

  • DSH系列 雙螺旋錐形混合機
    DSH系列 雙螺旋錐形混合機
  • LDH系列 犁刀混合機
    LDH系列 犁刀混合機
  • LDSH系列 錐形螺帶混合機
    LDSH系列 錐形螺帶混合機

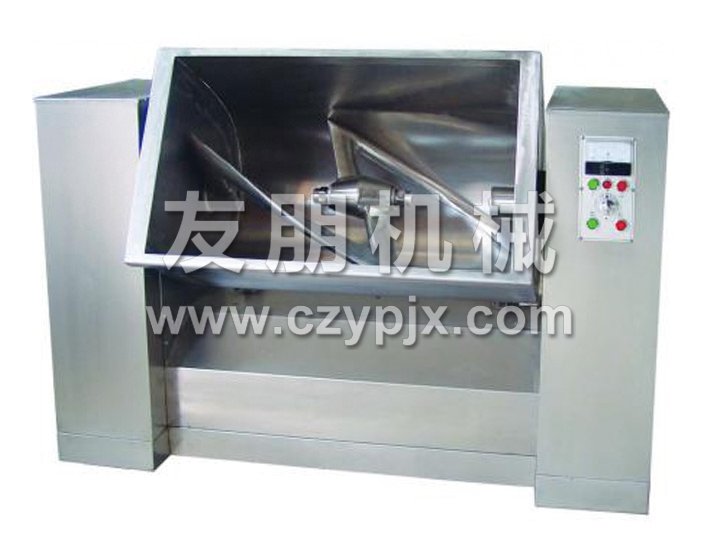

  • CH系列槽形混合機
    CH系列槽形混合機

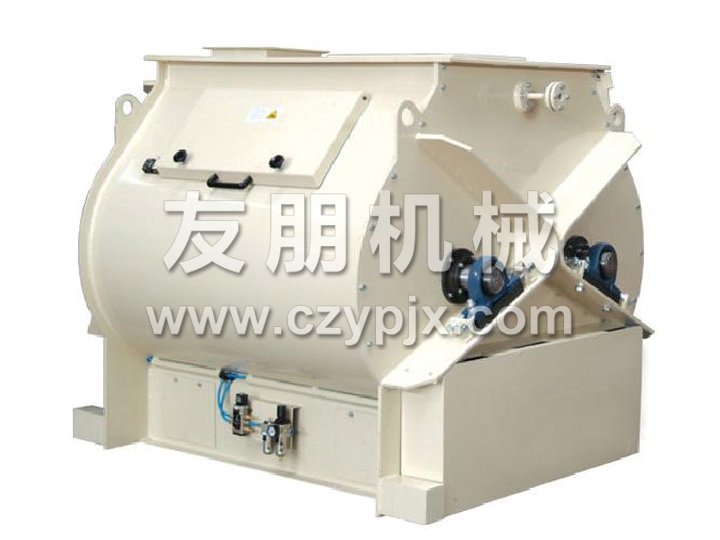

  • WZ系列 無重力混合機
    WZ系列 無重力混合機

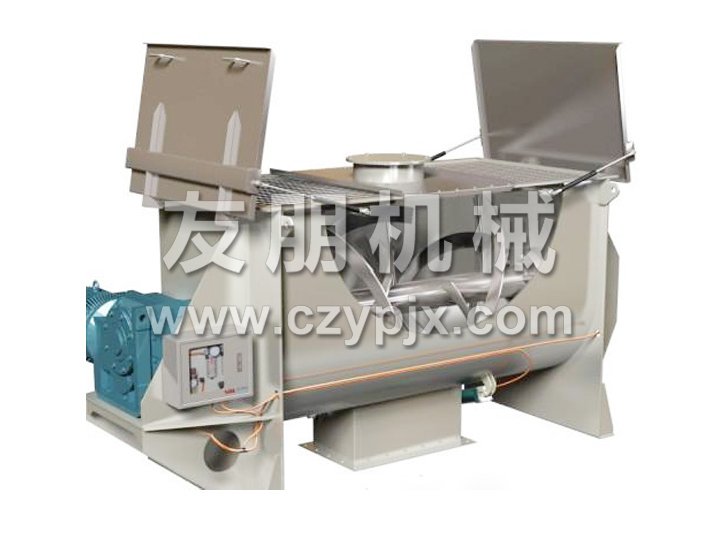

  • WLDH系列 臥式螺帶混合機
    WLDH系列 臥式螺帶混合機

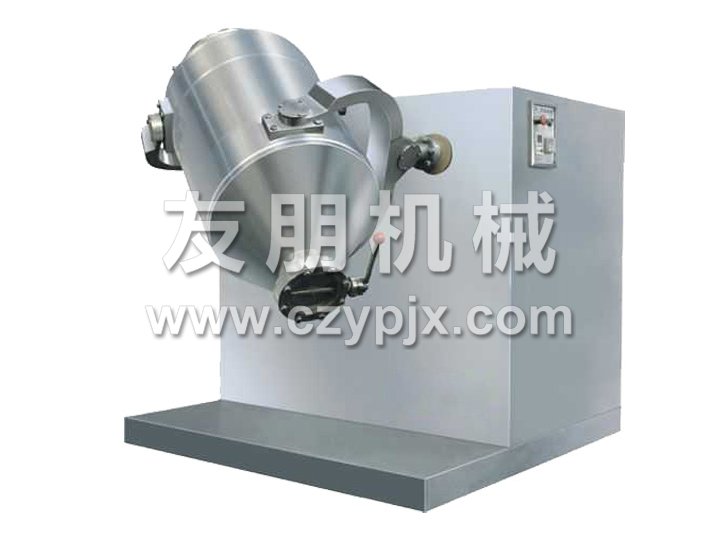

  • SYH系列三維運動混合機
    SYH系列三維運動混合機

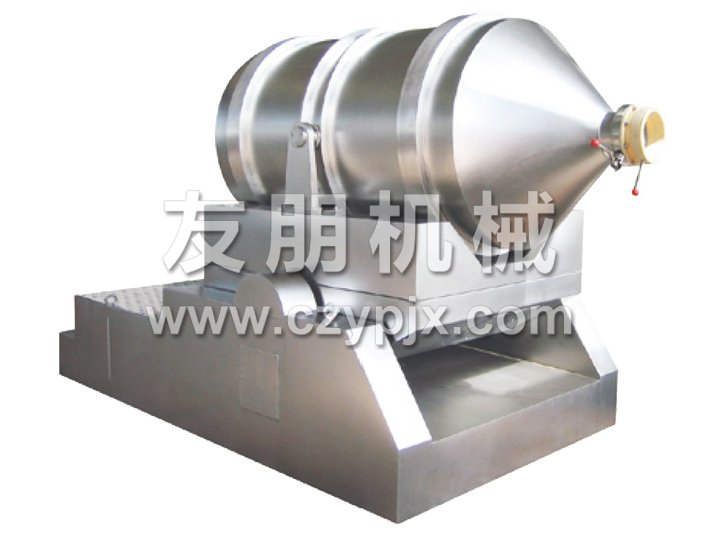

  • EYH系列二維運動混合機
